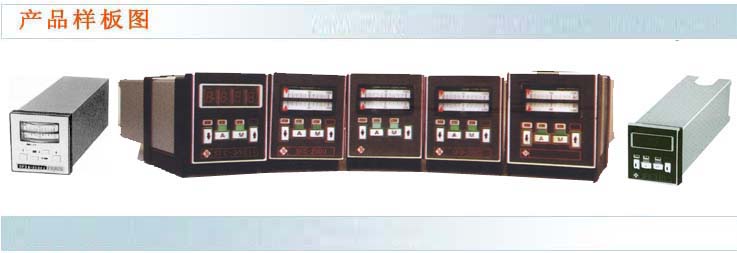

操作器 SFC 、DFQ型
我廠生產的模擬量輸出操作器（以下簡稱操作器）主要有SFC-25011、SFC-35011、DFQ-9201B等，是用于與S系列智能調節器配套的單元儀表，同時亦能與KMM、KMS單回路可編程序調節器相配，它具有手/自動切換功能，在自動狀態下，輸出信號取自輸入信號，當操作器被切換到手動狀態時，切換瞬間的輸出值能夠被保持，實現從自動向手動的無擾動切換，并在此基礎上按用戶指令“增”或“減”。操作器用表頭指示（SFC-25011、DFQ-9201B）或數碼管顯示（SFC-35011）輸出值和從現場執行機構反饋回來的閥位信號。系統運行時，操作器將閥位信號（電流信號）轉換成電壓信號以供給調節器，使得在操作器的數字聯絡信號與調節器合適聯接的情況下，實現操作器從手動向自動的無擾動切換。另外，操作器還以發光二極管形式顯示手，自動狀態和后備狀態。
二 特點
手/自動無擾動切換
表頭或數碼管顯示
操作器手 自動 后備狀態均能顯示
24Vdc或220Vac供電
自動跟蹤精度達0.2%
三 主要技術特性
參數名稱 | SFC-25011 | SFC-35011 | DFQ-9201B | SFC-25031 |
基本誤差 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
表頭指示誤差 | ±2.5% | —— | ±2.5% | ±2.5% |
數碼管顯示誤差 | —— | ±0.5% | —— | —— |
輸出信號 | 4～20mA | 4～20mA | 4～20mA | 4～20mA |
負載電阻 | 250～600Ω | 250～600Ω | 250～600Ω | 250～600Ω |
輸入信號 | 4～20mA | 4～20mA | 4～20mA | 4～20mA |
閥位反饋輸入信號 | 4～20mA | 4～20mA | 4～20mA | 4～20mA |
閥位反饋輸出信號 | 1～5V內阻250Ω | 1～5V內阻250Ω | 1～5V內阻250Ω | 1～5V內阻250Ω |
環境溫度 | 5～45℃ | 5～45℃ | 5～45℃ | 5～45℃ |
相對濕度 | 10～90% | 10～90% | 10～90% | 10～90% |
供電 | 24V±2.4V d.c | 24V±2.4V d.c | 24V±2.4V d.c | 165~265Vac |
消耗功率 | 3W | 7W | 3W | ＜5W |
結構形式（盤裝式） | 開孔68+0.740×68+0.740 | 開孔68+0.740×68+0.740 | 開孔76+0.740×76+0.740 | 開孔68+0.740×68+0.74 |
外形尺寸1×b×h(mm) | 250×72×72 | 250×72×72 | 250X80X80 | 250X72X72 |
注：如需外型尺寸250X80X80也可
