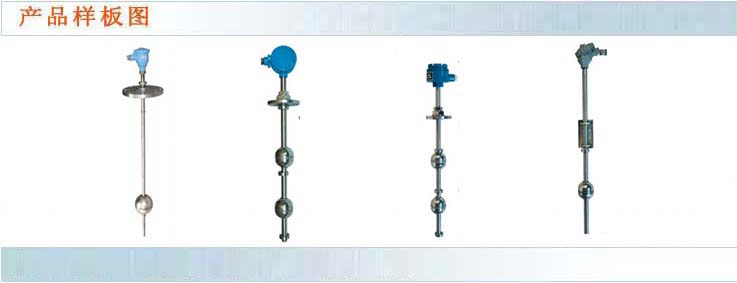

UHZ-517B系列磁性液位變送器
UHZ-517B系列磁性液位變送器適用于化工，電力，造紙，食品環保和城建等行業，可用于污水處理，埋地油罐及高層水箱的液位測量。變送器輸出二線制4-20mA標準信號，還可供現場LED數字顯示
UHZ-517BL系列智能型液位變送器采用LONWORKS現場總線技術制造，適用于各種樓宇自動化和工業過程自動化等領域，與其他LONWORKS現場總線產品一起配套使用就可過網絡對各種液位進行測量和控制。該產品技術含量高，維護方便，是新一代液位檢測智能化儀表
◆型號規格
型號 | 結構特點 | 接液材質 | 過程聯接 | 介質溫度 | 選型使用須知 | |||
UHZ-517B UHZ-517BL | 54A | 標準型 | 304SS 316L | DN100 PN1.0/4.0 | -35-120℃ | 變送器安裝位置應避免液體進，出口處；測量范圍超過5米，管低超過5米，管低需定位。 | ||
54B | 標準（小球）型 | 304SS 316L Ti | DN50 PN1.0/4.0 | |||||
53A | 防腐型 | PPR PP | DN100 PN1. | -35-80℃ | ||||
53B | 防腐（小球）型 | PPR PP | DN50 PN1.0 | |||||
57 | 防腐型 | PTFE | DN100 PN1.0/4.0 | -35-120℃ | ||||
58 | 衛生型 | 316L Ti | 三葉 DN50 | |||||
59 | 高粘度型 | 304SS | DN150 PN1.0/2.5 | |||||
O | 普通防水型 | 選項 | ||||||
D | 隔爆型 | |||||||
E | 本安型 | |||||||
F | 配隔離安全柵 | |||||||
S | 現場LED數字顯示 | |||||||
A | ||||||||
B | 數字，光柱顯示調節報警儀 橫式 | |||||||
C | 數字顯示調節報警儀 橫式 | |||||||
G | 智能型液位/容量(重量) 顯示調節儀 （橫式） | |||||||
-…. | 測量范圍： 單位：mm | |||||||
-…… | 安裝高度 （即測桿總長） 單位：mm | |||||||
-….. | 介質密度：單位 g/立方厘米 | |||||||
D | 工作壓力 常壓 | |||||||
-… | 工作壓力 單位：MPA | |||||||
◆結構原理
變送器的檢測管內裝有一組干簧管和精密電阻，當管外磁性浮子隨液體上下變化時，檢測管內位于液面處的干簧管依次接通使變送器的電阻值發生變化，接線盒內的轉換電路模塊將其阻值轉換成電流輸出。
◆主要技術參數
測量范圍：200-8000mm
精確度：正負15%FS （測量范圍大于1000mm）
電源：24V DC（15-35V）(24V電源可由本公司顯示儀提供)
功耗：≤720mW
輸出信號：4-20mADC二線制
工作壓力：1.6MPA 2.5MPA
介質密度：0.5-2g/立方厘米
介質粘度：≤0.8Pas 3Pas
防爆標志：隔爆型d IIBT4-T6 /// 本安型 ib II CT4-T6
外殼防護：IP65
連接法蘭標準：采用化工部HG20593-97 DN100 PN1.0凸面法蘭標準制造，其他標準請注明。
