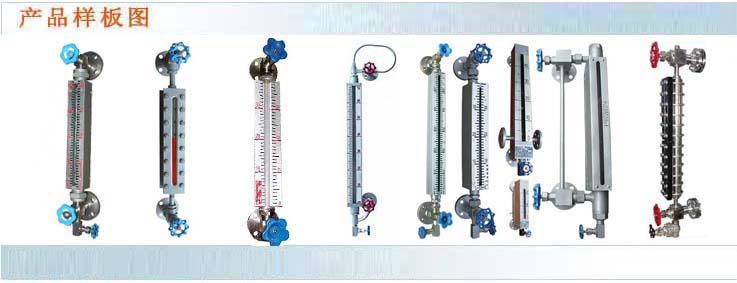

HG5型玻璃板液位計
HG5型玻璃板液位計是按HG5-1364-80標準制造的儀表，儀表具有結構簡單維修方便，安全，可靠等特點，廣泛用于石油、化工等工來領域的各種容器內介質的液位測量
◆主要技術參數
測量范圍：300、500、800、1100、1400、1700……6000mm
工作壓力： 2.5、4.0、6.3Mpa 0.6Mpa（用于R型）
工作溫度：-20～250℃
鋼球自動封閉壓力：＞0.2Mpa
蒸汽伴熱壓力：≤0.6Mpa
蒸汽夾套接頭：G1/2”外螺紋
連接法蘭標準：HGJ46-91或GJ47-91 DN25 PN2.5、4.0、6.3Mpa,其它法蘭標準如HGJ、GB、ANSI等請用戶注明。
材質：耐熱碳素鋼、不銹鋼
◆型號規格
A | 平面法蘭 | ||||||
B | 凸面法蘭 | ||||||
T | 透光式 | ||||||
R | 反射式 | ||||||
□□ | 公稱壓力數字 | ||||||
I | 碳鋼 | ||||||
II | 不銹鋼 | ||||||
III | 碳鋼+不銹鋼（僅用于R6和R型）C.S+S.S | ||||||
Z | 附加蒸氣夾套 | ||||||
/L=□□□ | 測量范圍 單位：mm | ||||||
◆液面計規定標記
名稱 | 型號 | 規格 | 標準號 | 備注 |
液面計 | A(B)T25-I、II A(B)T25-IZ、IIZ | L=500、800、1100、1400、1700 | HG5-1364-80 | 平面法蘭A按HGJ46-91 DN20 PN2.5Mpa制造 凸面法蘭B按HGJ46-91 DN20 PN2.5Mpa制造 工作壓力：2.5Mpa |
BT64I、II BT64IZ、IIZ | L=500、800、1100、1400、1700 | HG5-1365-80 | 凸面法蘭B按HGJ46-91 DN20 PN6.3Mpa制造 工作壓力：6.3Mpa | |
BR40-I、II BR40-IZ、IIZ | L=500、800、1100、1400、1700 | HG5-1366-80 | 凸面法蘭B按HGJ46-91 DN20 PN4.0Mpa制造 工作壓力：4.0Mpa | |
R6-III | 304 | HG5-1367-80 | 工作壓力：0.6Mpa | |
R6-I、II | 304 | HG5-1368-80 | ||
R-III | 304 | HG5-1369-80 | ||
R-I、II | 304 | HG5-1370-80 | ||
BT40I、II BT40IZ、IIZ | L=500、800、1100、1400、1700 | HG-1366-80 派生系列 | 凸面法蘭B按HGJ46-91 DN20 PN4.0Mpa制造 工作壓力：4.0Mpa | |
A(B)R25-I、II A(B)R25-IZ、IIZ | L=500、800、1100、1400、1700 | HG-1364-80 派生系列 | 凸面法蘭B按HGJ46-91 DN20 PN2.5Mpa制造 工作壓力：2.5Mpa | |
BR64-I、II BR64-IZ、IIZ | L=500、800、1100、1400、1700 | HG-1365-80 派生系列 | 凸面法蘭B按HGJ46-91 DN20 PN6.3Mpa制造 工作壓力：6.3Mpa |
◆標記示例(
1、透光式玻璃板液面計，平面法蘭，工作壓力2.5Mpa,材質不銹鋼，帶伴熱夾套，測量范圍800mm。
標記：AT25-IIZ/L=800mm HG5-1364-80
2、反射式玻璃板液面計，凸面法蘭，工作壓力6.4Mpa，材質碳鋼，測量范圍1700mm。
標記：BR64-I/L=1700mm HG5-1365-80 派生系列
