隔爆型不銹鋼接線盒鉑電阻　WZP-B系列

　　工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示，記錄和調節儀表，對系統實行檢測、調節和控制。

　　在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常 不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dIIBT4～dTTCT6溫度組別區間內具有爆炸性氣體危險的場所內。

   本廠生產的隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3836.2-2000標準。由國家儀器儀表防爆炸安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。

□主要技術指標

·量程規格

注：“t”為感溫元件實測溫度****值

·公稱壓力

一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

·熱電阻絕緣電阻

常溫絕緣電阻的試驗電壓可取直流10-100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ.

·熱電阻允許通過電流

通過鉑電阻的測量電流****不超過5mA

□防爆類型和級組

防爆級組：dIIBT4或dIICT4  dIIBT6或dIICT6

外殼防護等級：IP65

□原理和結構

　　隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，像膠密封圈的熱穩定性均符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散---傳爆。

　　由于產品采用上述防爆特殊結構，使產品完全符合使用在DIIBT4至dIICT6防爆溫度組別區間范圍內，只要用戶嚴格遵守產品使用規遇，產品就能達到可靠的防爆效果。

·電氣設備的類別、級別和溫度組別說明

電氣設備分為二類：I類一媒礦井下用電氣設備

                  II類一工廠用電氣設備

·防爆等級

隔爆熱電阻的防爆等級按等級適用于爆炸性氣體混合物****安全間隙分為A、B、C三級

·溫度組別

隔爆熱電阻的溫度組別按其外露部分最商表面溫度分為T1～T6六組。

□隔爆鉑電阻的可燃?xì)怏w，蒸氣級別、溫度組別請參照隔爆型，本安型熱電偶舉例表格。

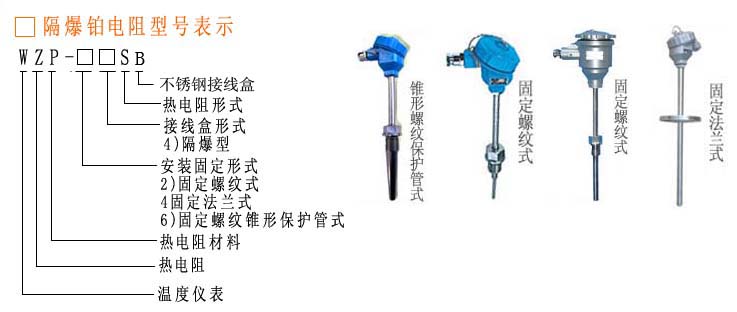

□隔爆鉑電阻規格及型號表示示意圖

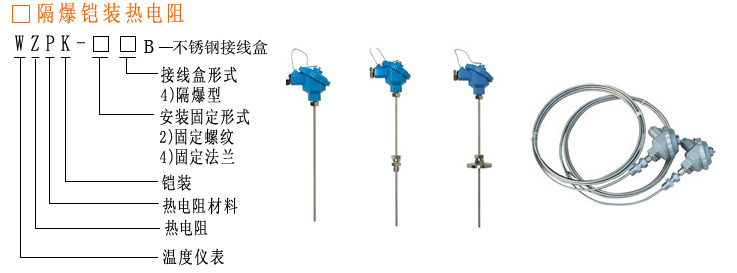

 □隔爆鎧裝鉑電阻規格及型號表示示意圖
