商品名稱:LSWB-111101 通用型智能溫度變送器
產品型號:LSWB-111101
產品類別:溫度變送器
生產廠家
內容摘要:LSWB系列通用型智能溫度變送器? 先進技術 √ 全智能、數字化、可編程;√ 環境溫度、零點、滿幅自動補償;√ 極高的穩定性,確保****度多年不變;√ 電源、輸入、輸出、雙回路間高隔離度;√ 符

LSWB系列通用型智能溫度變送器





? 先進技術

√ 全智能、數字化、可編程;

√ 環境溫度、零點、滿幅自動補償;

√ 極高的穩定性,確保****度多年不變;

√ 電源、輸入、輸出、雙回路間高隔離度;

√ 符合國際電工委員會IEC61000相關抗電磁干擾標準。

? 重要的技術參數

□  系統傳輸****度:±0.5%×F·S(可訂制±0.1%)

□  工作環境溫度:-10~55℃

□  測量熱電阻時允許的引線電阻:≤15Ω

□  冷端補償溫度精度: 1℃(預熱時間30分鐘)

□  電流輸出允許外接的負載阻抗:4-20mA:0~350Ω;0-10mA:0~700Ω

需要更大的負載能力請在訂貨時說明

□  電壓輸出時的內部阻抗:250Ω

□  輸入/輸出/電源/通訊/雙回路之間絕緣強度:

直流DC≥2000V.dc,交流AC≥1500V.dc

□  抗電磁干擾度:符合IEC61000-4-4:1995中第三類工業現場對抗電磁干擾的要求

□  供電電源:直流:DC24V±10% V

              交流:AC95~265V

□  輸入功率:1.3~2.5W(與型號有關)

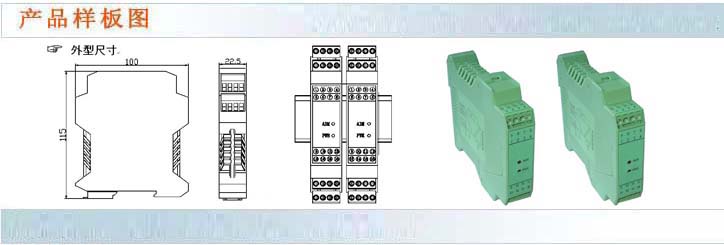

□  外形尺寸:寬×高×深:22.5×100×115mm

□  更為詳細的技術指標請參見《產品樣本及技術手冊》

? 輸出狀態

□  在用戶不特別指明的情況下,無論輸入信號出現何種故障狀態(開路短路反接超量程),在滿量程范圍內輸出均跟隨輸入信號變化,但****不超出輸出上限的12.5%(如4-20mA 輸出時,最小輸出可為0mA,****不超過22mA)。

□  用戶可在訂貨時指定或自行通過編程器,將輸入故障狀態(同上)下的輸出設置為某一固定值,或保持輸入故障前的輸出值不變。

□  關于輸出狀態的詳細說明及設置方法請見《產品樣本及技術手冊》。

? 關于接地線的說明

如接地線可靠接地,可確保本產品符合IEC61000-4-4:1995中第三類工業現場環境對抗電磁干擾的要求,如不接地線則會降低該項指標,但仍然可保證符合第二類以下的工業現場環境的應用,這已適用于絕大部分的工業現場。

? 面板指示

□  PWR:電源指示燈(綠色);

□  ALM:輸入信號報警指示燈(紅色);

輸入信號故障時閃爍;

輸入信號超量程時長亮。

? 選型說明

□  輸入信號類型

熱電偶:K、E、S、B、J、R、N、T

熱電阻:Pt100、Cu100、Cu50、BA1、BA2

其它輸入、輸出類型另行特殊訂制;

□  單回路輸入最多可以有兩路輸出,雙回路輸入每路只能對 應一路輸出;

□  雙回路產品輸入信號如需不同,請與本公司聯系;

□  含通訊產品僅單輸入,并且只有單路輸出加通訊接口。

? 接線圖

★      特別注意:

□  220V供電產品的電源線接入電源端子L、N之間,L接相線,N接零線。

□  當儀表為熱電偶輸入時,請選用包裝盒內附件,有冷端補償?shù)膶S媒泳€端子,

? 安裝方法

□  35mm導軌式安裝,安裝時請注意卡位穩定、牢固。

□  請盡可能垂直安裝,以利于儀表內部熱量散發。

? 編程及校準

對本產品編程及校準有三種方式可供選擇:

□  現場手持式中文編程器:它可對本儀表進行功能編程及計量校準,大屏幕全中文菜單,功能齊全,操作方便,但價格較高;

□  簡易型編程器:單行液晶菜單操作,可在現場對儀表進行功能設置,使用及攜帶靈活,價格經濟;

□  由于本產品采用數字化結構,并采取了環境溫度自補償、零點自動校準等先進技術,因此可長年保證****度在規定范圍內,不需頻繁校準。

? 使用環境:

安裝位置不得有強烈振動,以及來自信號端、電源端及空間的超過IEC61000-4-4:1995中第三類工業現場電磁干擾的強度,并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。

? 其它說明

□  關于各型號功率的計算及常見問題判斷處理方法請參見《產品樣本及技術手冊》中的詳細介紹。

□  本使用說明中的內容如與網站、樣本等資料有不符之處,以本說明書為準。

□  如需對本產品進行編程、校準,請選用配套的編程器或計算機軟件。
